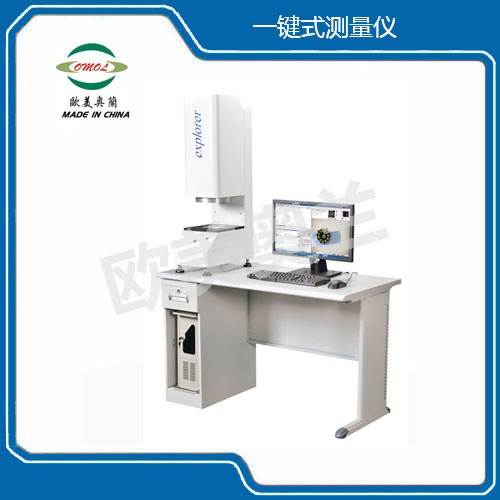

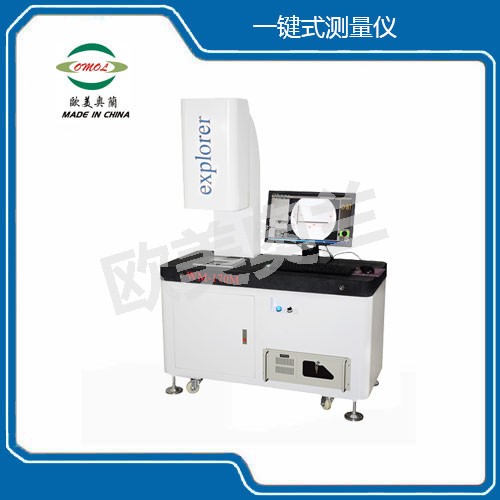

一鍵式測量儀
一鍵式測量儀在工業的應用
廣泛應用于機械、電子、模具、注塑、金屬、橡膠、低壓電器、磁性材料、精密沖壓、連接器、連接器、端子、手機、家用電器、印刷電路板、醫療器械、鐘表等。
一鍵式測量儀的詳細描述
只需一按，瞬間完成所有測量
批量檢測，僅需兩步
1.設置好工件需測量的項目與公差，保存
2.連續放置工件，按一鍵即完成所有項目的測量
一鍵式測量儀的特色
1.瞬間完成傳統卡尺無法完成的測量任務
2.操作簡單，任何人三分鐘內都可輕松掌握
3.全局成像，一鍵測量，大幅度提高效率
4.無需嚴苛的調焦和定位
產品規格及參數：
型號 | OM-60 | OM-100 |
測量范圍 | Φ60 | Φ100 |
測量精度 | ±4 | ±6 |
景深 | 20 | 20 |
圖像傳感器 | 進口500萬像素1/2’’ CCD和500萬像素2/3’’ CCD | |
遠心鏡頭 | 進口雙側遠心平行光路鏡頭 | |
照明系統 | 環形光源遠心平行光源 | |
軟件 | 一鍵測量專用軟件 | |
工作環境 | 溫度5-35℃，濕度20-80% | |
保修期 | 18個月 | |
功能
功能名稱 | 功能描述 |
測量功能 | 對圖像上兩點距離、線段長度、線距、圓半徑直徑、圓周長、圓面積、角度、弧度、矩形、橢圓、點、線等幾何測量。 |
報告導出 | 一鍵以JPG, BMP圖片或Word, Excel, PDF 方式報告導出。 |
SPC統計 | X-R, Xm-R等控制圖，并自動計算最大值、最小值、平均值、標準差、偏移差、Ca, Cp, Cpk等統計系數。 |
CAD圖紙比對 | 影像圖形以DXF格式輸出，實時對比測量，或調出Auto CAD 工程圖紙文檔與影像DXF文檔圖像進行重疊對比測量。 |
公差計算 | 輸入標準值和正負公差，軟件自動計算出實際值與標準值之間的差值，并提示。 |
在線檢測（選配） | 全自動檢測產品尺寸，缺陷，顏色等，并判斷產品是否合格。 |
一鍵式測量儀
一鍵式測量儀在工業的應用
廣泛應用于機械、電子、模具、注塑、金屬、橡膠、低壓電器、磁性材料、精密沖壓、連接器、連接器、端子、手機、家用電器、印刷電路板、醫療器械、鐘表等。
一鍵式測量儀的詳細描述
只需一按，瞬間完成所有測量
批量檢測，僅需兩步
1.設置好工件需測量的項目與公差，保存
2.連續放置工件，按一鍵即完成所有項目的測量
一鍵式測量儀的特色
1.瞬間完成傳統卡尺無法完成的測量任務
2.操作簡單，任何人三分鐘內都可輕松掌握
3.全局成像，一鍵測量，大幅度提高效率
4.無需嚴苛的調焦和定位
產品規格及參數：
型號 | OM-60 | OM-100 |
測量范圍 | Φ60 | Φ100 |
測量精度 | ±4 | ±6 |
景深 | 20 | 20 |
圖像傳感器 | 進口500萬像素1/2’’ CCD和500萬像素2/3’’ CCD | |
遠心鏡頭 | 進口雙側遠心平行光路鏡頭 | |
照明系統 | 環形光源遠心平行光源 | |
軟件 | 一鍵測量專用軟件 | |
工作環境 | 溫度5-35℃，濕度20-80% | |
保修期 | 18個月 | |
功能
功能名稱 | 功能描述 |
測量功能 | 對圖像上兩點距離、線段長度、線距、圓半徑直徑、圓周長、圓面積、角度、弧度、矩形、橢圓、點、線等幾何測量。 |
報告導出 | 一鍵以JPG, BMP圖片或Word, Excel, PDF 方式報告導出。 |
SPC統計 | X-R, Xm-R等控制圖，并自動計算最大值、最小值、平均值、標準差、偏移差、Ca, Cp, Cpk等統計系數。 |
CAD圖紙比對 | 影像圖形以DXF格式輸出，實時對比測量，或調出Auto CAD 工程圖紙文檔與影像DXF文檔圖像進行重疊對比測量。 |
公差計算 | 輸入標準值和正負公差，軟件自動計算出實際值與標準值之間的差值，并提示。 |
在線檢測（選配） | 全自動檢測產品尺寸，缺陷，顏色等，并判斷產品是否合格。 |
