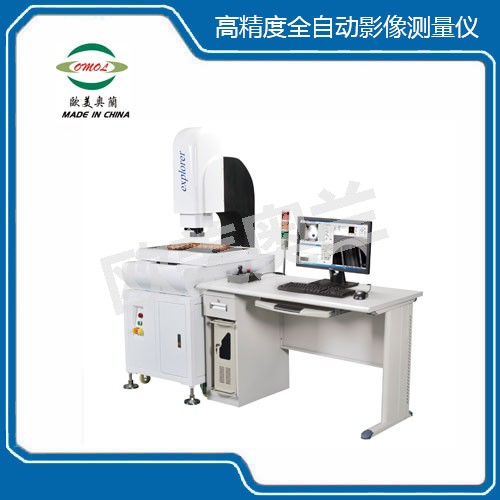

高精度全自動測量?jī)x
新款小型自動測量?jī)x是本公司自主研發的一款超高精度測量設備，系統操作簡易靈活，擁有自動對焦、自動檢測等功能。面向客戶提供完整的測量方案。產品用于航空航天，國內軍工、汽車零配件、科研院所、塑膠、精密電子、醫療器械等高端制造業。
產品特點：
1.高精密全自動測量，CNC四軸控制。
2.高精度高強度機臺：00級大理石底座/立柱/工作臺，精度高，穩定性好。
3..XYZ 三軸進口精密級直線導軌/進口研磨級滾珠絲桿傳動系統，壽命長，穩定性好。
4.高精度貼片尺0.5um。
5..自動變倍光學鏡頭，實現全自動測量，無需變倍校正。
6.高清日本SONY CCD相機，高品質的測量畫面。
7.自動對焦測量，光學測高測平面度，可加裝英國RENISHAW接觸式測頭。
8.程控式三環八區表面光源，LED輪廓光源，同軸光源。不同產品加裝不同色彩光源。
9.配套操縱手柄，方便任意位置操作。
10.結合進口軟件功能研發的3D測量軟件，提高邊界分辨能力。
產品規格及參數：
| 規格參數 | OM-CNC-3020H | |
| 工 作 臺 | X/Y軸行程 | 300MM*200MM |
| Z軸行程 | 有效空間245mm,調焦行程200mm，工作距離95mm | |
| 金屬臺面尺寸 | 450MM*350MM | |
| 玻璃臺面尺寸 | 330MM*230MM | |
| 傳動型式 | X/Y/Z軸進口精密線性導軌和進口研磨級滾珠螺桿 | |
| 測量伺服驅動 系統 | 光學尺分辨率：X/Y/Z軸0.0005MM（0.5UM） | |
| 測量精度：≤2.5UM+L/200 重復精度：≤2.5UM+L/200 | ||
| X/Y/Z三軸臺灣高性能伺服電機，雙重閉環控制系統 | ||
| 影像系統 | 攝像機：日本SONY 1/3″CCD 攝像機放大倍率30-230X | |
| 自動變倍鏡頭：NAV高清變倍鏡頭//連續放大倍率0.7-4.5X 可選配0.5X物鏡時，總放大倍率15-115X 可選配2X物鏡時，總放大倍率60-460X | ||
| 光源系統 | 表面光源與透射光源LED冷光源、壽命長、亮度可調 | |
| 儀器外形尺寸（L*W*H） | 700MM*850MM*1650MM | |
| 儀器重量（KG） | 300KG | |
高精度全自動測量?jī)x
新款小型自動測量?jī)x是本公司自主研發的一款超高精度測量設備，系統操作簡易靈活，擁有自動對焦、自動檢測等功能。面向客戶提供完整的測量方案。產品用于航空航天，國內軍工、汽車零配件、科研院所、塑膠、精密電子、醫療器械等高端制造業。
產品特點：
1.高精密全自動測量，CNC四軸控制。
2.高精度高強度機臺：00級大理石底座/立柱/工作臺，精度高，穩定性好。
3..XYZ 三軸進口精密級直線導軌/進口研磨級滾珠絲桿傳動系統，壽命長，穩定性好。
4.高精度貼片尺0.5um。
5..自動變倍光學鏡頭，實現全自動測量，無需變倍校正。
6.高清日本SONY CCD相機，高品質的測量畫面。
7.自動對焦測量，光學測高測平面度，可加裝英國RENISHAW接觸式測頭。
8.程控式三環八區表面光源，LED輪廓光源，同軸光源。不同產品加裝不同色彩光源。
9.配套操縱手柄，方便任意位置操作。
10.結合進口軟件功能研發的3D測量軟件，提高邊界分辨能力。
產品規格及參數：
| 規格參數 | OM-CNC-3020H | |
| 工 作 臺 | X/Y軸行程 | 300MM*200MM |
| Z軸行程 | 有效空間245mm,調焦行程200mm，工作距離95mm | |
| 金屬臺面尺寸 | 450MM*350MM | |
| 玻璃臺面尺寸 | 330MM*230MM | |
| 傳動型式 | X/Y/Z軸進口精密線性導軌和進口研磨級滾珠螺桿 | |
| 測量伺服驅動 系統 | 光學尺分辨率：X/Y/Z軸0.0005MM（0.5UM） | |
| 測量精度：≤2.5UM+L/200 重復精度：≤2.5UM+L/200 | ||
| X/Y/Z三軸臺灣高性能伺服電機，雙重閉環控制系統 | ||
| 影像系統 | 攝像機：日本SONY 1/3″CCD 攝像機放大倍率30-230X | |
| 自動變倍鏡頭：NAV高清變倍鏡頭//連續放大倍率0.7-4.5X 可選配0.5X物鏡時，總放大倍率15-115X 可選配2X物鏡時，總放大倍率60-460X | ||
| 光源系統 | 表面光源與透射光源LED冷光源、壽命長、亮度可調 | |
| 儀器外形尺寸（L*W*H） | 700MM*850MM*1650MM | |
| 儀器重量（KG） | 300KG | |
