一、老化測試機技術參數：

1、設備用途：

本試驗設備模擬由太陽紫外光引起之破壞，通過將被測材料暴露于受控高溫下光照中，來對材料進行耐侯測試。它用紫外線燈管模擬陽光的輻射作用，通過冷凝和水噴淋模擬露水和雨水，只需幾天或幾個星期的時間，紫外線輻照設備就可以再現在室外需要幾個月甚至幾年的時間才會發生的損傷，其中包括褪色、顏色變化、失去光澤、粉化、破裂、裂紋、起皺、起泡、脆化、強度降低、氧化等，其測試結果可用于選擇新材料，改善現有材料，或評估材料配方的改變。

2、產品介紹：

2.1 產品名稱：紫外線加速老化測試機

2.2 樣品限制條件：

本試驗設備禁止：

l 易燃、爆炸、易揮發性物質試樣的試驗及儲存

l 腐蝕性物質試樣的試驗及儲存

l 生物試樣的試驗或儲存

l 強電磁發射源試樣的試驗及儲存

3、技術指標：

3.1 容積和尺寸：

l 工作室尺寸：450×1170×500

l 外箱尺寸：550×1300×1480

3.2 輻照度控制系統：

l 使用UVA-340燈管時啟用輻照（UVA-340）

l UVA-340輻照度范圍：0.45～2W/m2可調（在峰值340nm處）

l 延長燈管壽命

3.3 紫外燈管參數：

l 燈管型號：標配UVA-340(315～400nm)燈管6支

l 燈管品牌：美國Philips原裝進口

l 燈的中心距離：70mm

l 測試品與燈管的中心距離：50±3mm

l 輻照強度：根據設定光強度輸出

3.4 溫濕度指標：

l 溫度范圍：常溫+10～70℃可調

l 濕度范圍：≥90%RH

l 溫度波動度：±2℃

l 溫度分辨率：0.1℃

3.5 黑板溫度計：

l 測量范圍：45～70℃

l 容差：±3℃

3.6 控溫方式：PID自整定控溫方式

3.7 技術特點：

l 對輻照度、溫度、時間等重要試驗參數提供全面詳細的實時監視和曲線記錄

（控制器帶無紙記錄儀功能），通過計算機還可以生成報表和曲線打印。

l 可單獨進行輻照/冷凝/水噴淋試驗，也可以編程任意組合輻照/冷凝/水噴淋試驗。

l 采用韓國三元級別5.7寸真彩觸摸屏控制系統，具有良好的穩定性、監視性、操作性和維護性。

對材料昂貴的進口紫外線燈管提供壽命參考（燈管為消耗品，壽命約為1600小時），方便用戶確認燈管的更換時間，節省使用成本。通過輻照度測控裝置（通過調節電壓），可對輻照度進行測量和控制，使輻照度自動穩定在設定值上，并大大延長燈管的使用壽命。

l 采用自動化供排水設計，并搭配成本較高的大功率的水汞，確保水噴淋的流速和均勻性。

l 主要元器件大部分采用國際大品牌，小部分采用國產品牌，提高了產品的安全性和可

靠性。（具體可參見附帶主要配件清單。）

l 設備電氣部分的安裝和配線按照國際電工標準執行。

l 完善專業的售后服務。

3.8 符合標準：

l GB/T14552-2008《中華人民共和國國家標準--機械工業產品用塑料、涂料、橡膠材料—人工氣候加速試驗方法》中的a、熒光紫外線／冷凝試驗方法。

l GB/T16422.3-1997 、GB/T16585-96 相關分析方法。

l GB/T16585-1996《中華人民共和國國家標準—硫化橡膠人工氣候老化（熒光紫外燈）試驗方法》。

l GB/T16422.3-1997《塑料實驗室光源暴露試驗方法》等相應標準條款設計制造標準。

l 符合國際測試標準：ASTM D4329、ISO4892-3:1994、ISO 11507、IEC61646-2008、SAE J2020等現行紫外線老化試驗標準。

l GB/T14576-1997《紡織品耐光、汗復合色牢度試驗方法》

l 其他各類標準未詳盡列出，如有需要，請與我司技術部門確認。

二、功能區介紹：

1、 輻照系統（模擬陽光）：

l 光源：6支額定功率為40W的進口紫外熒光燈（美國 ATLAS），有UVA-340光源

l 輻照度控制系統：

光強的變化會影響材料老化的速度，光譜的不同則可能同時對材料的老化速度和老化類型產生影響。通過電流系統控制輻照度，才能得到精確，可重復的測試結果。

內置電壓系統是一種精確的閉環控制系統，通過反饋回路它可以自動維持設定的光強?？刂破骺梢赃B續監測紫外光光強，并通過調節燈管輸出，來補償因燈管老化或任何其他素造成的光強變化?？刂葡到y(tǒng)測試結果的再現性和重復性比人工輻照度控制更好，并且能夠有效的延長燈管的壽命。

在UV循環中，輻照度通過控制器輸出信號，通過電壓來調節一組（兩支）燈管的光強，并把數據傳輸給控制器?？刂破鲗⑤椪斩葴y定值和設定值進行比較，然后控制器指令電源系統調節燈管輸出以保持光強設定值。

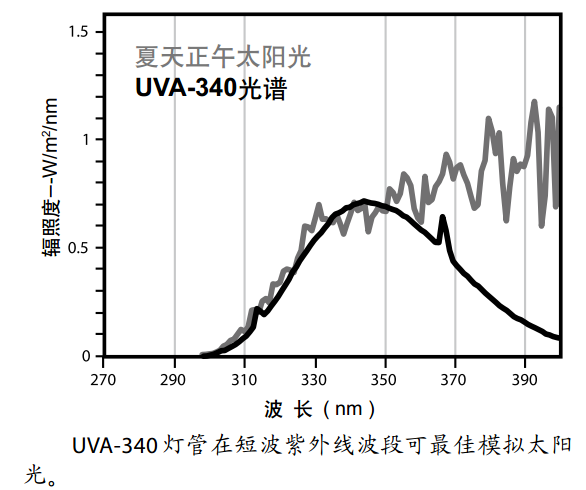

a) UVA-340: 能發出從315nm到400nm間的太陽光的波長，它的輻射峰值是在340nm處。

UVA-340對不同試驗的對照測試尤其有用，在短波紫外線波段可最佳模擬太陽光。

UVA-340輻照度設定參考點：0.68W/m2相當于夏季正午太陽光光強最大值，得到快速結果。

l UV循環溫度控制：

UV循環系統的元件包括一個鼓風機，空氣加熱器，空氣分配系統，黑板溫度傳感器。

a) 鼓風機：安裝在設備的下箱體風道口，在整個UV循環中，鼓風機是連續工作的。

b) 空氣加熱器：安裝在鼓風機上部的空氣管道里，在需要時用來加熱鼓風機吹出的空氣。

c) 空氣分配系統：鼓風機吹出的空氣通過水盤中心的空氣管道進入試驗室，再由空氣導向引導充滿整個試驗室。

2、冷凝系統（模擬露水）：

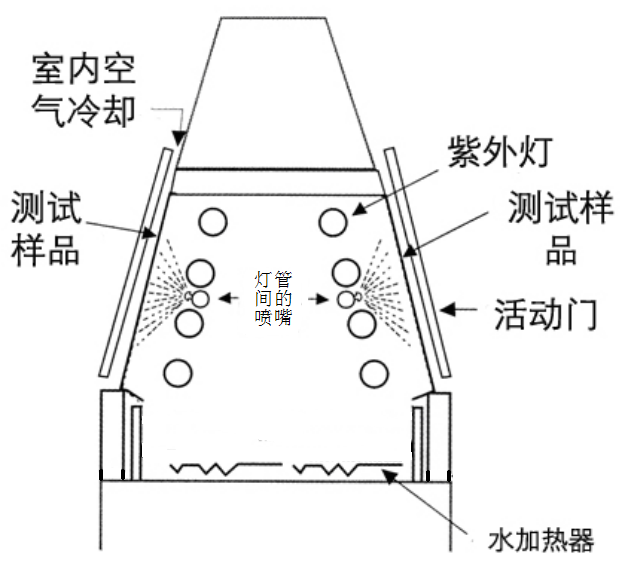

QUV冷凝系統實質上是蒸發的水蒸汽被實驗箱的樣板限制在實驗箱內，樣板背面的空氣使樣板溫度水蒸汽溫度低一些，這個溫差使得水蒸汽在樣板上凝聚。冷凝循環期間，水通過水盤下的加熱元件加熱，水蒸汽充滿試驗箱，在100%濕度時達到平衡，水蒸汽連續在樣品上凝結，而它們通過其背面的室內空氣保持低溫。在樣品上凝結蒸汽，最后流回到水盤里。

3、噴淋系統（模擬雨水）：

QUV噴淋系統由大功率水泵，8個噴嘴（每側4個）、連接管、控制閥和排水部分組成。噴嘴安裝在燈管之間，在噴淋循環中，水被噴淋到樣品上從而產生熱沖擊或侵蝕的效果。

4、 箱體結構特征：

l 箱體采用全數控制作、工藝先進、線條流暢，美觀大方；

l 整箱材質為SUS304高級不銹鋼板；

l 試驗箱外殼各開啟處均采用門式開啟裝置，開啟方便。

l 為便于移動，儀器底部安裝腳輪，位置固定后用U形環固定試驗機位置。

5、 控制面板：（具體按鈕及指示燈視實際配置而定）

l TIMI880 5.7寸可編程顯示屏

l RS232通訊端口

l 操作按鈕

l 報警指示燈

l 輻照累時器

6、 試驗室：

l UV燈管，黑板溫度傳感器。

l 加熱，加濕裝置

l 進排水，噴淋裝置

7、 機械室：

l 進排水裝置

l 噴淋水路

l 冷凝水路

l 鼓風機，空氣加熱器

l 報警裝置

8、 配電控制柜：

l 配電板、總電源斷路器，散熱風機等

9、加熱器：

l 加熱器材質：不銹鋼304鰭片散熱電加熱管

l 加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）

10、加濕器：

l 加濕方法：淺水盆加熱

l 加濕器材質：不銹鋼鎧裝

l 加濕器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）

l 加濕器裝置：水位控制裝置、加熱器防干燒裝置

11、電氣控制系統：

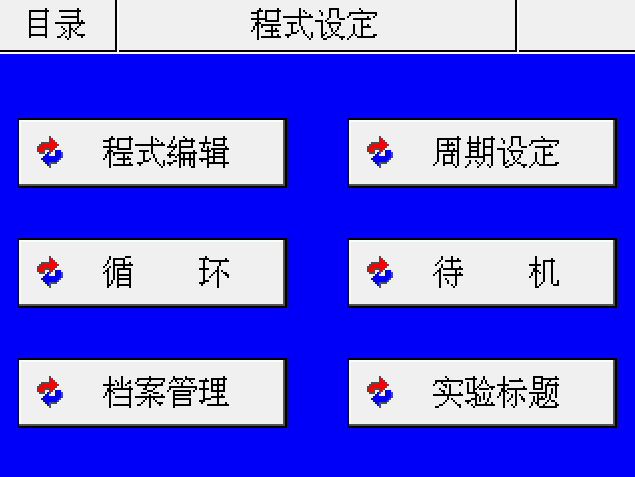

l 控制器（型號）：韓國TIMI880可編程觸摸屏控制器

顯示器： 5.7英寸真彩觸摸屏

l 運行方式：程序方式、定值方式

l 設定方式：中文菜單、觸摸屏方式輸入

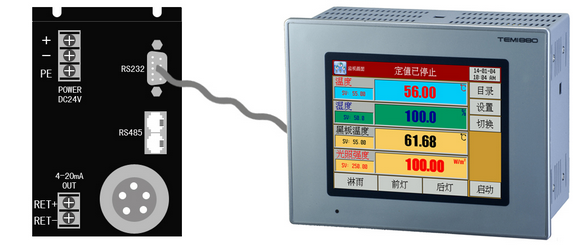

圖8 控制器

★ 真彩5.7寸智能觸摸屏全角度清晰可視；

★ 模糊運算和PID自動演算功能更精確控制溫度的精度；

★ 2路PT100輸入（顯示冷凝溫度、冷凝濕度或黑板溫度）；

★ 8路DI異常輸入全面監控鹽霧箱運行狀態；

★ 具有預約功能，能設定機器自動運行時間；

★ 具有待機功能(控制噴霧動作條件)準確控制試驗有效時間；

★ 兩種控制方式(定值/程式)；

★ 傳感器類型：PT100傳感器(可選電子傳感器)；8路開關信號輔助輸入；

★ 溫度、飽和溫度測量范圍（-90℃--200℃，誤差±0.2℃）；

★ 程式編輯：可編120組程式，每組程式最大為100段；

l 通訊接口(RS232/RS485，通訊最長距離1.2km[光纖可達30km])。

三、主要配件清單

四、安全保護裝置：

l 風機風道超溫保護

l 淺水盤加熱管防干燒保護

l 水箱缺水報警保護

l 水箱水路故障報警保護

l 短路保護，過流保護

五、使用條件（由用戶保證下列各項條件）：

1、場地：

l 地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和高濃度粉塵

l 附近沒有強電磁輻射源

l 無陽光直接照射或其它熱源直接輻射

l 設備附近備有供排水裝置

l 場地地面面積及承重能力：不小于234×353cm 及500kg/m2

l 設備周圍留有適當?shù)木S護空間

2、環境條件：

l 建議使用環境溫度：5℃～32℃。

l 相對濕度：≤ 85%RH

l 氣壓：86～106kpa

3、用電要求：

l 功率：2.75KW，電壓220V±10%，單相三線制，50/60Hz

六、質量保證體系：

l 質量保證體系： 本公司嚴格按照ISO9001質量管理體系、ISO14001環境管理體系、歐洲CE產品認證之要求執行。

l 品質篩選：

本公司有專業的溫濕度試驗箱、機械振動臺、進口的溫度和輻照度校正儀等設備對采購的元器件的進行高低溫、濕度、振動等檢驗；在生產過程中，對每一工序進行自檢、互檢再經質量部門檢驗合格后才流入下一工序；產品出廠前由進口的溫度和輻照度校正儀進行嚴格的出廠檢驗和校正。
