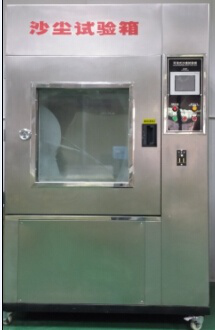

一、產品概述：

沙塵試驗箱學名為“砂塵試驗箱”，模擬自然界風沙氣候?qū)Ξa(chǎn)品的破壞性，適用于檢測產品的外殼密封性能，主要用于外殼防護等級標準中規定的IP5X和IP6X兩個等級的試驗。設備有載灰塵垂直循環的氣流，試驗用灰塵可以循環使用 ，整個風道采用進口高級不銹鋼板制作，風道底部與錐形料斗接口連接，風機進出風口直接與風道連接，再在適當?shù)奈恢蒙蠈⒐ぷ魇翼敳繑U散口接入工作室體，形成“O”型閉式垂直吹塵循環系統，使氣流能順暢地流動，最大限度的使塵土分散均勻。采用單臺大功率低噪音離心風機，根據試驗需要用變頻調速器來調節風速

二、產品用途：

砂塵試驗箱用于檢測產品的外殼密封性能，主要是按照IP5X和IP6X兩個等級的試驗方式，模擬產品在生產、運輸、貯存過程中遇到的砂塵環境，從而檢驗其外殼的防護性能。。如今，防塵試驗設備對質量控制方面的作用越來越得到重視，特別是些零部件生產廠家給大整車廠配套相關產品時，必須要滿足相關的標準試驗要求，在產品設計階段就按各種相關標準做好驗證工作，而通過防塵試驗設備以及其他相關試驗發現問題馬上解決，企業才能為客戶制造出理想的產品

三、制作參數

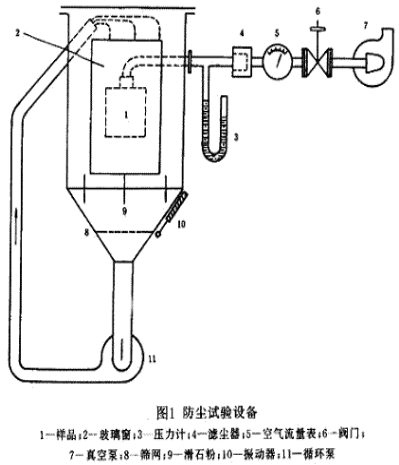

四、工作原理

五、性能

1. 測試環境條件環境溫度：0℃～35℃

相對濕度25%~75%

大氣壓力：86kPa~106 kPa（860 毫巴~1060 毫巴）

2. 測試方法：帶有空氣粉塵混合物的水平流的外來物5K 和6K 的防護等級的試驗熱型

3. 溫度范圍 RT+10~50℃(可調)

濕度范圍：25%~75%；

4. 溫度波動度 ±0.5℃

5. 定時精度 ±1分鐘

6. 振動時間 0-999小時 可調；

7. 試驗總時間 0-999小時 可調

8. 金屬篩網線經 50um

9. 線間標準間距 32um；75um；250um

10. 空氣/灰塵-混合物的密度為 5kg/m3±2kg/m3

11. 氣流速度 1.5m/s (設備的氣流的速度可調)

12. 滿足試驗標準： GB/T10485《汽車和掛車外部照明和信號裝置基本環境試驗》中之規定防塵試驗方法以及JIS、MIL等相關的試驗標準。ISO 20653-2006防塵等級試驗標準；

GB-4208-93、GB2423.37-89La外殼防塵2?1、GB7001-86燈具外殼防護4.4.1、GB4208-93。DIN40050.5K級等相對應的國家標準；

六、設備使用環境：

1、周圍無強烈振動、無強烈電磁場影響

2、周圍無高濃度粉塵及腐蝕性物質

3、無陽光直接照射或其他熱源直接輻射

4、周圍無強烈氣流、當周圍空氣需要強制流時、氣流不應直接吹到箱體上

5、試驗箱應該放置平穩，保持水準

6、安裝場地通風良好

7、良好接地

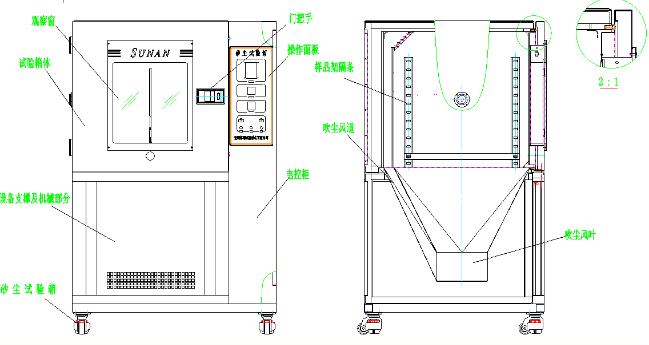

七、結構、材質與特點：

1、試驗箱內殼為3042B不銹鋼制成

2、試驗箱外殼為優質不銹鋼

3、吹塵電機為特質不銹鋼殼體，密封性強，噪音低，風速高

4、箱體內殼呈漏斗型，振動周期可調，灰塵自由飛揚落下聚于吹氣孔旁

5、箱門上設有觀察窗，可在吹塵停止時觀察箱內試樣狀態。視窗照明燈，視窗刮塵器，防爆孔。

八、控制系統：

1、配有韓國原裝可編程控制器，多段程式控制操作。

2、參數設置簡單，無需進入程式功能表，可直接進入?yún)?shù)功能表即可修改。

3、可控制試驗的總時間，吹塵的間歇時間及吹塵的周期。

4、溫度采用韓國TEMI彩屏觸摸屏溫度控制器，可在RT+5~60℃調節，防止箱內試驗灰塵受空氣中的水分影響而潮濕。

5、試驗槽和控制柜為一體式，下部安裝腳輪，其他系統為暗藏式，美觀大方

6、風道系統：循環風道加熱加溫灰塵，避免灰塵凝結。

九、安全保護裝置：

1、箱內溫度保護，防止控溫失控影響試驗

2、三相電壓欠相，相序保護，防止吹塵風機逆向工作

十、滿足標準：
