一、設備概述及用途：

我公司專業生產環境類、力學類試驗檢測設備，是集研發設計、生產、銷售于一體的專業試驗設備有限公司。冷熱沖擊試驗箱適用于各種電子零部件、五金家電、塑膠材料、汽車、醫療、化工、通訊等各行業產品及材料在快速溫度變化（常溫-高溫-低溫-常溫/常溫-低溫-高溫-常溫）環境下的整體性能。適合各行業的產品研發、設計、生產、檢驗等部門溫濕度環境測試之用。采用7寸中英文顯示彩色觸控式屏幕畫面，操作簡單，程序編輯容易，可顯示完整的系統操作狀況相關數據、執行及設定程序曲線。運轉中發生異常狀況，屏幕即刻自動顯示故障原因及提供排除故障方法。

二、環境試驗設備系列產品對比同行優點：

環境試驗設備外殼材料采購：為了保證長時間的機器外觀美觀性，公司全部材料采用國標1.2mm厚的SUS#304全不銹鋼板制作(或按客戶指定材料要求制作)，來料檢驗時均用進口藥水驗正過，杜絕用201、202等不銹鐵或其它假冒替代品遮掩欺騙客人，確保設備永久新穎美觀的視覺。

電子電路控制系統的主要配件均采用進口原裝品牌（臺灣東元、瑞士佳樂、日本鷺宮等），質量好、精度高、性能穩定、故障率低，整機使用壽命長，在國內同行業中性價比最高。

先進可靠的制冷及控制系統：采用原裝進口法國“泰康”全封閉壓縮機，美國霍尼韋爾環保冷媒，美國艾默生、丹麥丹佛斯、日本鷺宮等世界知名品牌的制冷配件，臺灣臺達7寸彩色中英文觸摸屏控制器，界面功能強大，操作簡單易學；

采用美國新型PWM冷媒控制技術實現低溫節能運行；

環境試驗設備都有經長時間的飽壓、燒機、檢測、內部溫濕點的九點對角校準、風速、噪音測量，保證機器的耐用性及綜合測試合格才給予出廠；

環境試驗設備采用全不銹鋼腳輪及腳杯，載重大、方便移運、平穩度高，并采用超大門視窗，查看方便，美觀大方；

試驗設備工藝流程：鈑金設計―――鈑金加工―――電路裝配―――冷凍裝配―――飽壓三天―――水路裝配―――風道調試―――溫度調試―――濕度調試―――運行三天―――溫濕度校準―――確認合格―――全方位外觀檢測―――確認出廠；

采用實用新型專利技術的高效率冷熱沖擊試驗箱，可以縮短除霜時間，提高除霜效率，且能夠持續工作，提高測試的準確性和重現性。

三、冷熱沖擊試驗箱標準：

1、試驗箱測試標準

GB/T 2423.22-2012 第2部分：試驗方法 試驗N：溫度變化 ；

IEC 60068-2-14-2009 環境試驗 第2-14部分試驗 試驗N溫度變化；

GJB 150.5A-2009 溫度沖擊試驗；

GJB 360B-2009 電子及電氣元件試驗方法。

2、試驗箱性能確認符合標準

GB/T2424.5-2006電工電子產品環境試驗 溫度試驗箱性能確認；

GB/T5170.2-2008電子電工產品環境試驗設備檢驗方法+溫度試驗設備；

JJF1101-2003環境試驗設備溫度、濕度校準規范。

冷熱沖擊試驗箱特點：

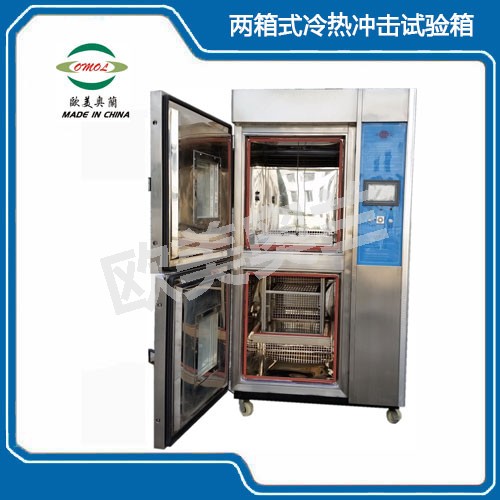

兩箱式冷熱沖擊試驗箱分為：高溫區、低溫區兩部分，待測產品放置于高溫測試區提籃中，沖擊時提籃按照程序自動在高溫區和低溫區上下快速移動進行冷熱沖擊測試, 測試產品為動態式，不可以試驗沖擊常溫。

采用7寸中英文顯示彩色觸控式屏幕畫面，操作簡單，程序編輯容易，可顯示完整的系統操作狀況相關數據、執行及設定程序曲線（如右圖）。運轉中發生異常狀況，屏幕即刻自動顯示故障原因及提供排除故障方法。

高溫沖擊或低溫沖擊時，可設定單次時間和循環沖擊次數，單次最大時間可達999H，最大循環周期可達9999次。

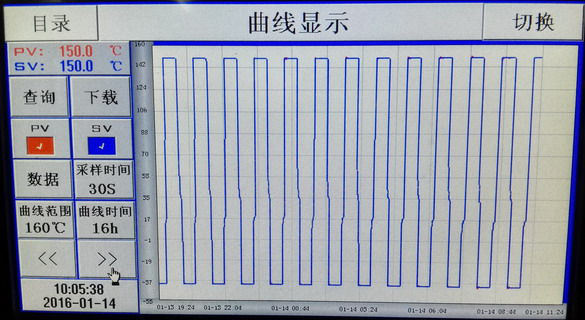

采用先進的長時間免除霜技術，可連續高低溫冷熱沖擊100個循環不除霜（如下圖），普通冷熱沖擊試驗箱每沖擊10個循環需除霜一次，每次除霜浪費2個小時的電費，經常除霜會影響測試結果的可比性。

系統可設置為自動循環衙擎或手動選擇性沖擊，并可設定冷沖熱沖啟始。

制冷部分采用二級冷凍系統，降溫效果快速，冷卻方式為風冷式。

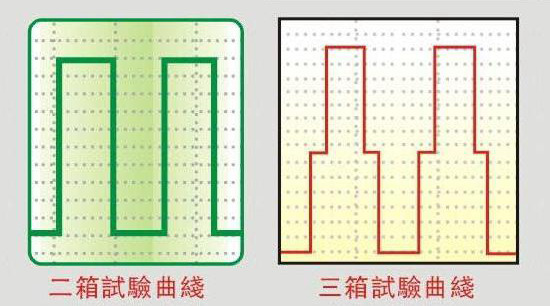

沖擊方式如下：

兩箱式冷熱沖擊試驗箱技術參數：

六、冷熱沖擊試驗箱詳細配置：

〔一〕、箱體材料與結構

內箱材質：鏡面不銹鋼板（國標SUS#304厚1.2mm）；

外箱材質：紋面不銹鋼板（國標SUS#304厚1.2mm），或可選用A3鋼板靜電噴塑 ；

保 溫 層： 100mm厚絕緣耐燃防火硅酸鋁高密度PU發泡或超細玻璃纖維棉；

箱 門：左開、上下雙開門，平面嵌入式無反作用把手，雙層耐高低溫硅膠密封圈，可有效隔絕內部溫度泄漏（如下圖）；

觀測視窗：明亮、視野寬廣的觀測窗，四方形觀測窗尺寸（寬300mm*高300mm），利用內嵌式電加熱發熱體及三層真空鍍膜玻璃，可防止水蒸氣或冷凝結水，無須雨刷除霧，隨時保持清晰的觀測試驗箱內的狀況；

測試孔：可外接測試電源線及信號線，箱體左側上下各有1個直徑￠50mm測試孔，各附不銹鋼孔蓋1只，硅膠塞頭1只（可選配￠100mm或￠150mm及多個）；

機臺移動及定位：箱體底部裝有萬向腳輪4個，強力螺栓之高強度橡膠支撐腳4個（高度可調），以方便固定放置位置，調整箱體平衡；

箱內置物架： 不銹鋼SUS#304方型沖孔網狀置物盤2個，不銹鋼可調整間距卡槽兩套（兩側面）；

控制面板（如右圖）：

7寸彩色觸摸屏溫度沖擊控制器一個；

電源按鈕開關、超溫保護、報警器各一個；

通訊接口：標配USB、RS232接口，可用U盤轉存或連接電腦控制、設置參數、打印曲線報表等，另有LAN接口（選配）可通過網線連接電腦控制，可選配手機APP 軟件控制功能。

〔二〕、溫度加熱系統：

加熱系統： 采用完全獨立的鎳鉻合金電加熱絲（如下圖），電阻率大、電阻溫度系數小，其強度高，耐高溫、低溫、濕熱，在高溫下變形小且不易脆化，自身加熱溫度可達1000～1500℃，無磁性，耐腐蝕性強，使用壽命長。

2.送風循環系統：

空氣循環系統采用低噪音耐高溫鋁合金電機、不銹鋼加長軸心、多翼式鋁合金離心風輪；

特殊設計風道+強制送風循環系統：自動啟動低溫進、出，高溫進、出，排風等，以保證溫度快速轉換，均勻分布；

3.控制方式：平衡調溫控制系統(BTHC)，以P.I.D.方式控制SSR 固態繼電器實現高精度無觸點開關控制，使系統之加熱量等于濕熱損耗量，故能長期穩定的使用。

〔三〕、制冷系統：

壓縮機: 采用法國“泰康”原裝全封閉式高效率壓縮機（雙組、復疊式），大容積可選用德國“谷輪”或“比澤爾”半封閉式壓縮機（如下圖）：
